Installation électrique garage

Le courant prêt-à-poser

Pensez à faire équiper, en usine, votre garage avec une installation électrique. Grâce à cette option, vous aurez non seulement de la lumière, mais aussi des prises de courant utiles pour brancher vos appareils électriques.

1. Matériaux utilisés

  • Câble à 3-5 pôles (NYM-I, 3 x 1,5 Ø ou 5 x 1,5 Ø)
  • Tube isolant, 13,5 Ø
  • Interrupteur à touche basculant
  • Prise de contact avec terre avec couvercle
  • Lampe tout plastique

2. Réalisation

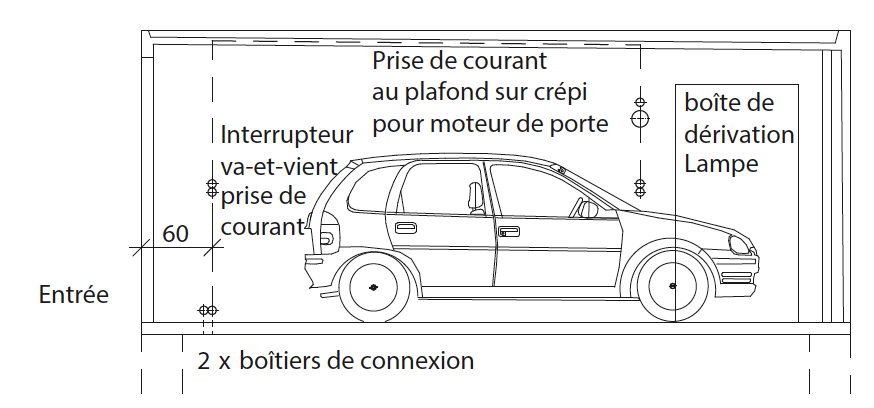

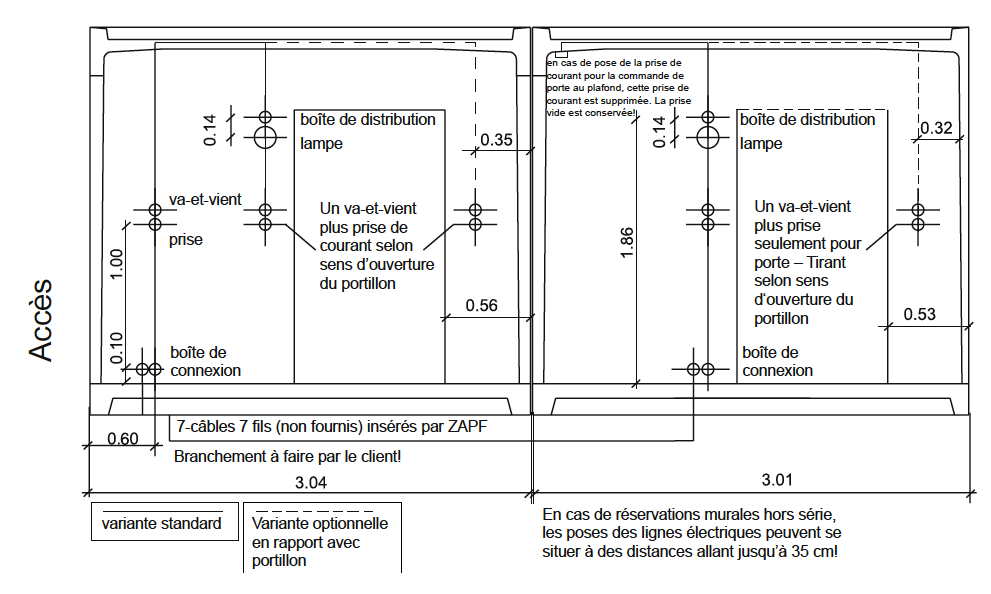

L’alimentation électrique se trouve à une distance de 60 cm du bord avant du garage (voir le schéma des prises). Tous les câbles sont posés sous crépi.

3. Possibilités de réalisation

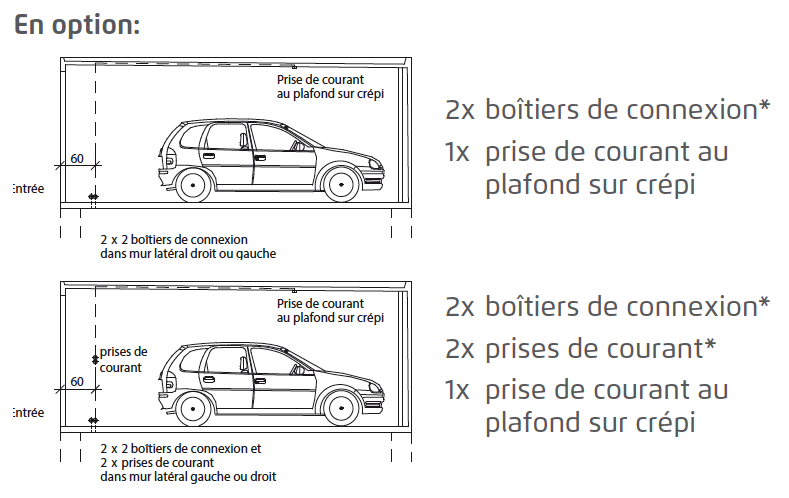

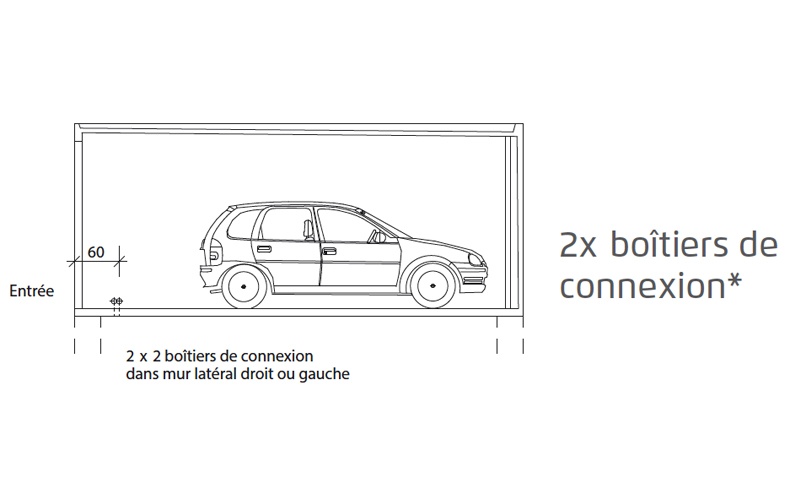

3.1. ELO Basic

Équipement de base :

Options garage
Options garage

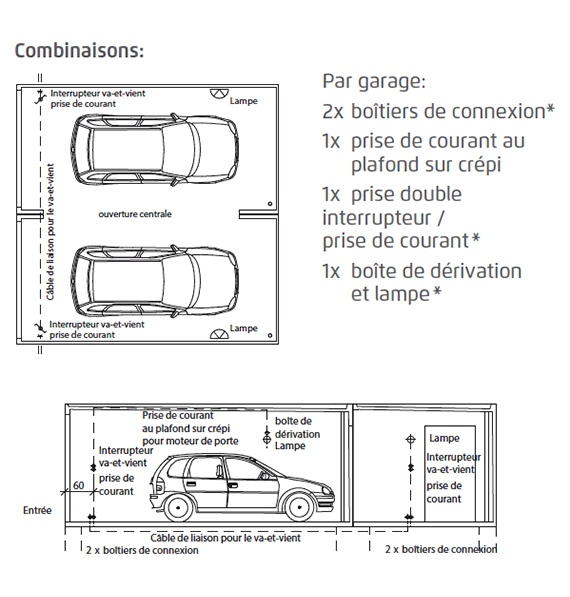

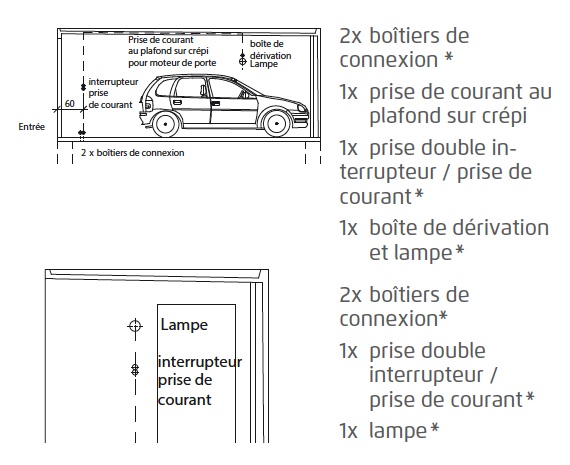

3.2. ELO Standard

Options garage

Ici on peut adapter les combinaisons interrupteurs / prises en fonction de l’emplacement du portillon et du tirant ou à la réservation portillon, comme pour les exemples du ELO Confort.

Options garage

Garage:

  • 2x boîtiers de connexion
  • 1x prise de courant au plafond sur crépi
  • 1x prise double interrupteur /prise de courant
  • 1x boîte de dérivation et lampe

Annexe/cellier:

  • 2x boîtiers de connexion
  • 1x prise double interrupteur /prise de courant
  • 1x lampe

3.2. ELO Confort

Options garage
  • 2x prises de courant
  • 1x prise de courant au plafond en montage apparent
  • 1x combinaison interrupteur va-et-vient / prise de courant
  • 1x boîte de dérivation et lampe

Ici on peut adapter les combinaisons des interrupteurs / prises en fonction de l’emplacement du portillon et du tirant ou à la réservation portillon.

Options garage

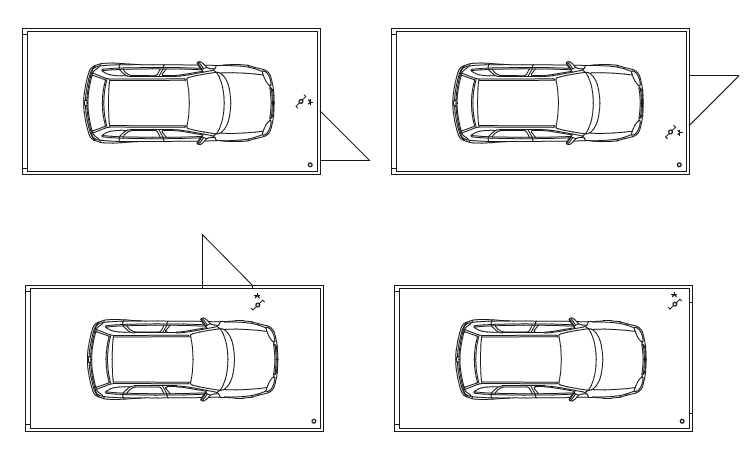

Combinaisons d’interrupteurs à bascule / de prises en fonction de l’emplacement du portillon et du tirant ou à la réservation portillon.

Options garage

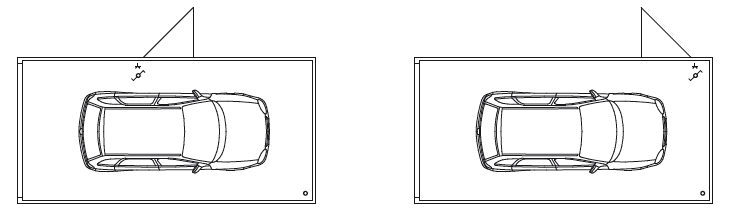

Combinaisons d’interrupteurs à bascule / de prises adaptées au sens d’ouverture du portillon ou à la réservation dans le mur arrière.

3.3. Bouton poussoir ELO avec relais

Circuits d’impulsion de courant (interrupteur bouton-poussoir) remplaçant les circuits de série habituels. Avantage: à partir de trois options de commutateur / commutation on peut commuter toutes les sources de lumière dans tous les modules en même temps. Pour les circuits d’impulsion de courant (interrupteur bouton-poussoir) il ne faut qu’un dispositif de commutation
(relais de commutation nécessaire!) par bâtiment installé dans la boîte de distribution au-dessus de la lampe. Tous les autres interrupteurs sont connectés par le câble de com-mande au système de commutation (secondaire).

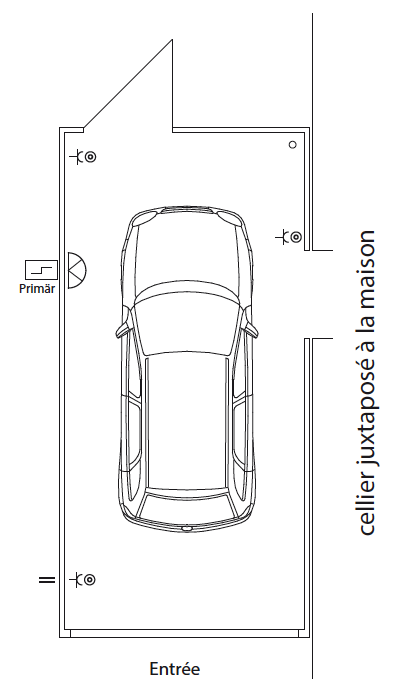

Un composant :

Options garage

Voir ELO Confort

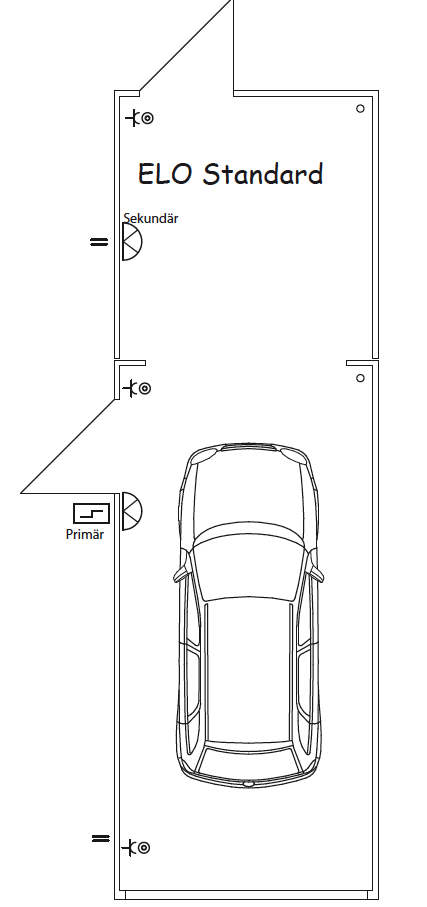

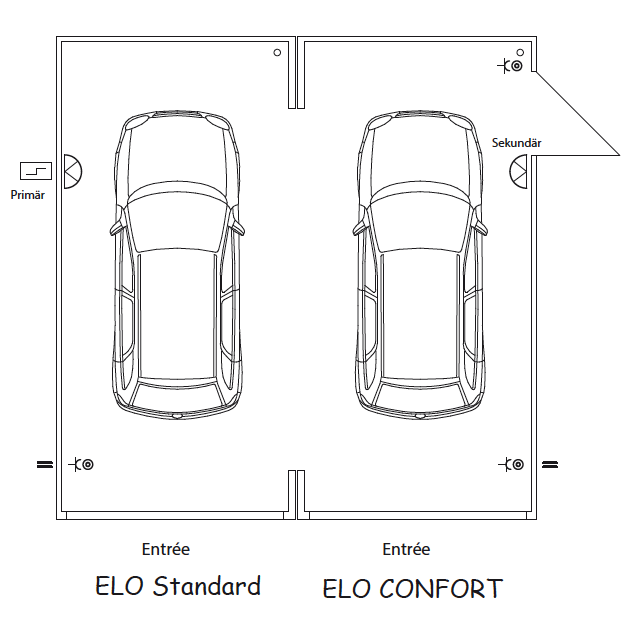

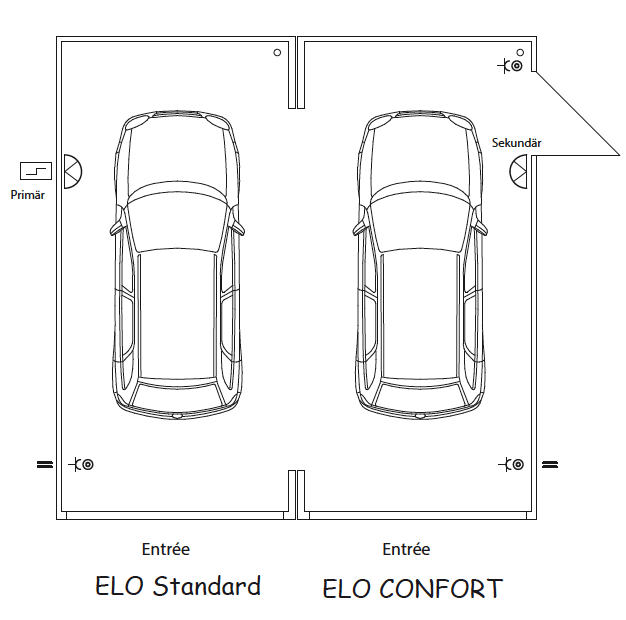

Deux composants :

Options garage

Garage :
Voir ELO Confort

Montage additionnel :
Voir ELO Standard

Options garage

Garage à gauche :
Voir ELO Standard

Garage à droite :
Voir ELO Confort

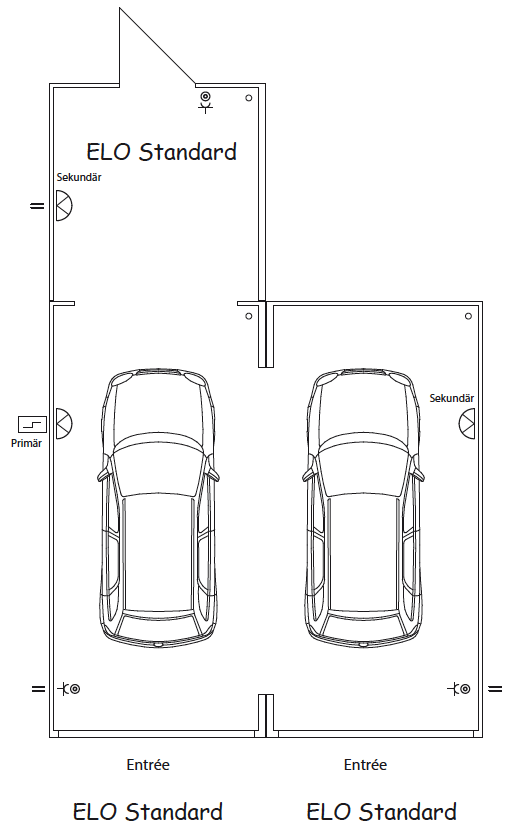

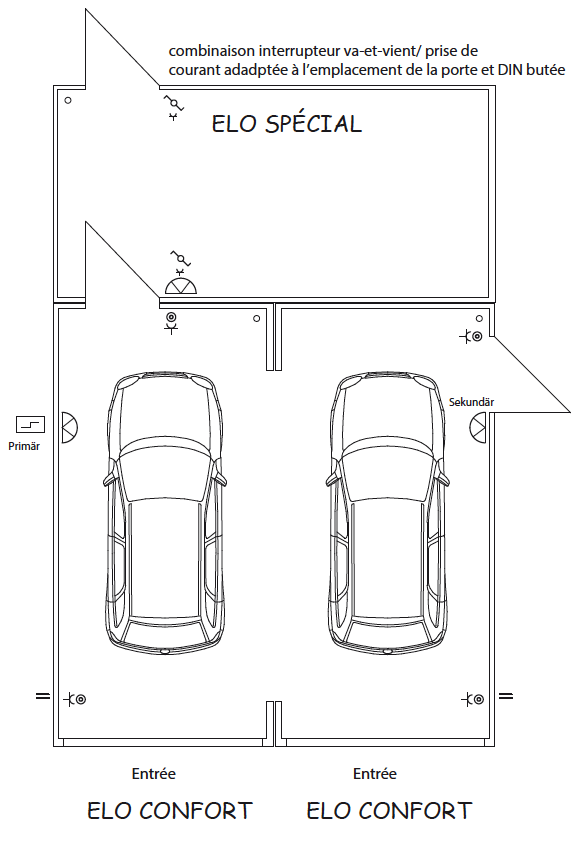

Trois composants :

Options garage

Voir ELO Standard

Options garage

Voir ELO Confort

Montage additionnel : ELO spécial

3.4. Installation ELO pour les garages grande capacité

Options garage

Variante 24 (dans la paroi à gauche)

Par module devant et / ou derrière

Variante 25 (dans la paroi à droite)

Par module devant et / ou derrière

  • 4 prises
  • 2  combinaisons(interrupteur à touche basculante / prise de courant Schuko avec couvercle)
  • 2 lampes entièrement en PVC
  • 1 prise de courant Schuko avec couvercle

L’installation électrique ne s’applique que pour le type avec une seule porte. Pour une seconde porte, un télérupteur est requis. Veuillez passer une commande spéciale !

3.4. Installation ELO pour les garages grande capacité

moteur porte garage

Automatisme de porte Impulse Basic

moteur porte garage

Automatisme de porte
Impulse Premium

Télécommande ZAPF

Automatisme de porte de la société Hörmann

Télécommande de la société Hörmann

D’autres accessoires :

Clavier à code sans fi l, clavier à empreintes, bouton poussoir, contacteur interne radio, interrupteur à clé sous crépi.
